产品概述
电站锅炉或工业锅炉上，均配备有向空排汽阀，作为锅炉起动时向空排汽，调节锅炉蒸汽温度在规定范围之内。正常运行时，当锅炉压力升高，又不希望锅炉安全门动作，常开出向空排汽阀进行降压，由此可见，向空排汽阀的工作条件十分恶劣，起动时往往排出的是汽水混合物，工作状态下排出的是全压状态的高温高压蒸汽。过去锅炉上装的向空排汽阀一般均采用球阀，由于该阀调节性能极差，抗汽蚀性能差，由于压差大、温差大、噪声也很大，伴随而来的是阀门振动也很大，因此该阀门基本在一个大修周期内阀座或阀芯就会产生裂纹或汽蚀泄漏，不得已需更换阀门。根据上述情况，我厂专门设计研制了NBKVRTJ961Y系列向空排汽阀，它是一种新型阀门，能承受570℃-610℃的高温，≤42MPa的压差，经久耐用。
NBKVRTJ961Y系列向空排汽阀结构特点是采用套筒形式的均流罩，这就改变了由原来采用球阀时单一阀座阀芯节流排汽变为经过套筒均流罩的多次节流，将排汽全压变为多级降压，且均流罩属消音结构，这从根本上解决了噪音大、振动大、冲蚀严重、使用寿命短、调节性能差的缺点。
为了提高NBKVRTJ961Y系列向空排汽阀的耐高温、高压和耐冲蚀的性能，主要零件均选用优质不锈钢制造，阀芯和阀座的节流部位均采用堆司太莱合金钢的加工工艺。
工作原理
NBKVRTJ961Y系列向空排汽阀是由电动头和向空排汽阀两部份组成。由电动头产生轴向力，带动阀杆动作，从而引起介质流量的变化，来完成系统运行要求。该排汽阀适用于125、200、300、600MW、1000MW配套锅炉上的向空排汽调节门；也适用于100以下的各类小型机组配套锅炉的向空排汽调节门。
主要技术参数
| 公称通径DN（mm） |
50 |
65 |
80 |
100 |
150 |
250 |
350 |
| 流量特性 |
近似线性 |
| 公称压力PN (Mpa) |
≤10，10~42 |
| 连接型式 |
焊接 |
| 配用执行机构 |
电动头 |
| 行程L（mm） |
40 |
40 |
57.6 |
57.6 |
88.2 |
100 |
100 |
| 最大压差△P（Mpa） |
≤30 |
| 额定流量系数 Cv |
25 |
39 |
56 |
91 |
112 |
760 |
1650 |
| 工作温度t（℃） |
≤610 |
| 使用介质 |
过热蒸汽 |
阀门主要材料
| 名称 |
材 料 |
| 阀体 |
ZG 12Cr1MoV、F91 |
| 阀芯 |
316 ss、0Cr18Ni12Mo2Ti 堆司太莱合金 |
| 阀杆 |
316 ss 、25Cr2Mo1VA |
| 阀座 |
316 ss、1Cr18Ni9Ti 堆司太莱合金 |
外形尺寸
| 公称通径DN（mm） |
50 |
65 |
80 |
100 |
150 |
250 |
350 |
| H (mm) |
1080 |
1080 |
1210 |
1210 |
1420 |
1650 |
1870 |
| H1 (mm) |
95 |
110 |
120 |
120 |
160 |
200 |
240 |
| L (mm) |
250 |
378 |
470 |
600 |
730 |
750 |
870 |
| D1 (mm) |
70 |
95 |
120 |
150 |
180 |
325 |
456 |
| D2 (mm) |
50 |
65 |
80 |
100 |
120 |
250 |
345 |
注：上述尺寸仅供参考。可按工况要求设计。

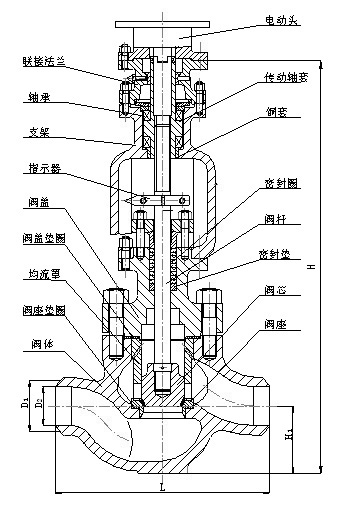

阀门结构图
