产品概述
NBKVWT968Y系列蒸汽压力调节阀是将高一档蒸汽压力降低至低一档蒸汽压力，但蒸汽温度又不降低的设备，为满足锅炉或其它设备受热面的吹灰，预热器吹灰和制粉系统灭火所必须的蒸汽。该阀门结构特点是采用多孔均流罩来实现压力的调节，使阀门抗汽蚀、噪声小，延长阀门的使用寿命。由于该阀门采用简易的装配结构，因此拆装方便，减少了维修工作量。
工作原理
NBKVWT968Y系列蒸汽压力调节阀是由电动执行机构和调节阀两部份组成。执行机输入是调节器送来的直流电信号，来驱动执行机构，产生轴向推力，带动调节阀动作，从而引起介质流量的变化，来调节系统中各类参数。同时执行机构发出一个阀的位置信号供伺服放大器比较，使调节阀始终保持在一个与输入信号相对应的位置上，完成伺服调节任务。该调节阀适用于125、200、300、600、1000MW机组各类蒸汽压力调节系统。也适用于100MW以下的各类小型机组各类蒸汽压力的调节。
主要技术参数
| 公称通径DN（mm） |
50 |
80 |
100 |
125 |
150 |
| 公称压力PN (MPa) |
25 |
| 流量特性 |
近似线性 |
| 最大压差△P（MPa） |
15 |
| 一次压力（MPa） |
10~15 |
| 二次压力（MPa） |
1~4 |
| 连接型式 |
焊接 |
| 配用执行机构 |
PZD型、ZKDS型、 |
| 行程L（mm） |
40 |
57.6 |
88.2 |
| 额定流量系数 Cv |
25 |
56 |
91 |
140 |
210 |
| 工作温度t（℃） |
≤540 |
| 使用介质 |
蒸汽 |
注：也可配气动执行机。
主要技术性能指标
| 项 目 |
技 术 性 能 指 标 |
| 基本误差（%） |
不超过±１.5 |
| 回差（%） |
≤1 |
| 死区（%） |
≤3 |
| 泄漏量 |
GB/T4213标准Ⅴ级； MSS-SP-61标准Ⅴ级。 |
阀门主要材料
| 名 称 |
材 料 |
| 阀体 |
20CrMo、12Cr1MoV、WCB |
| 阀芯 |
2Cr13 堆司太莱合金、316 ss |
| 均流罩 |
1Cr18Ni9Ti |
| 阀座 |
2Cr13 堆司太莱合金、316 ss |
| 阀杆 |
38CrMoAlA、25Cr2Mo1V |
外形尺寸
| 公称通径DN（mm） | 50 | 80 | 100 | 125 | 150 |
| H (mm) | 490 | 530 | 530 | 530 | 530 |
| H1 (mm) | 120 | 159 | 159 | 159 | 159 |
| L (mm) | 400 | 550 | 550 | 620 | 850 |
| D1 (mm) | 76 | 120 | 140 | 165 | 200 |
| D2 (mm) | 42 | 70 | 85 | 110 | 130 |
注：以上数据仅供参考，可按工况要求设计。

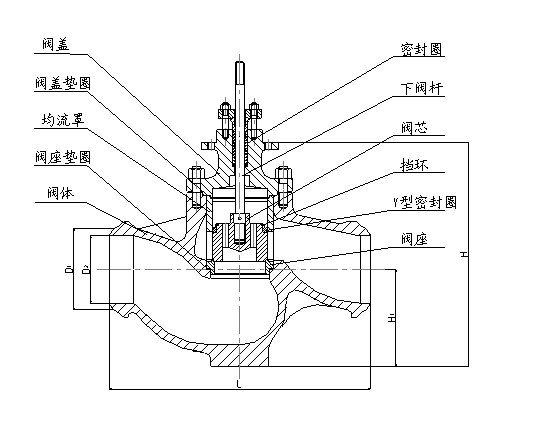

阀门结构图
