产品概述
NBZZW型自力式电控温度调节阀(简称温控阀)无须外加控制元件，利用被控介质自身的温度变化进行自动调节,主要由调节阀、智能温控电动执行器和感控器（温包）组成。整机具有动作灵敏、温度设定精确、维护方便等优点，具有很好的实用性，主要适用于以气体、液体及蒸汽等为介质的各种热交换器的温度自动控制场合。
本系列产品阀体结构有单座、套筒、三通等型式。产品公称压力等级有PN16、40、64，阀体口径范围DN20~200；控制温度分段范围0~350℃；泄漏量标准Ⅳ~Ⅵ级；流量特性有等百分比、直线；多个品种规格可供选择。
产品特点
带现场温度指示，准确可靠；
有较宽的温度设定范围，大大增加了阀门的适用性；
温度设定方便，运行时可连续无干扰地进行设定，免维护使用；
可带报警装置，安全可靠；
220VVAC电源方便可靠；
可按要求反馈信号至监控系统。
控制精度高，响应速度快，性能稳定可靠，工作寿命长。
适应范围广，可在很宽温度范围内进行温度控制。结构紧凑，安装调试、使用简便。
技术参数
| 公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 额定流量系数Kv |
直线 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
| 等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
| 公称压力PN（MPa） |
1.6、4.0、6.4 |
| 执行机构型号 |
W3610~08 |
W3610~30 |
W3610~50 |
W3610~99 |
| 有效推力（N） |
800 |
3000 |
5000 |
10000 |
| 额定行程L（mm） |
16 |
25 |
40 |
60 |
| 固有流量特性 |
直线 等百分比 |
| 温度设定范围（℃） | 0~100、50~150、100~200、200~300、250~350 |
| 使用介质 |
蒸汽、水、油、气体 |
| 温度控制精度 |
±1~5℃可调 |
| 允许泄漏量 | IV、V、VI级 |
| 电源电压 |
220VAC |
| 使用环境 | 温度：-10~+80℃ 湿度：≤95℃ |
| 毛细管长度 |
3m、5m、10m |
| 温包插入深度 |
270、430、630 |
| 联接螺纹 |
3/4″、1″ |
| 重量KG |
PN16 40 |
50 |
50 |
54 |
56 |
56 |
58 |
75 |
87 |
95 |
132 |
135 |
|
| PN64 |
53 |
53 |
56 |
58 |
65 |
68 |
84 |
110 |
129 |
177 |
180 |
210 |

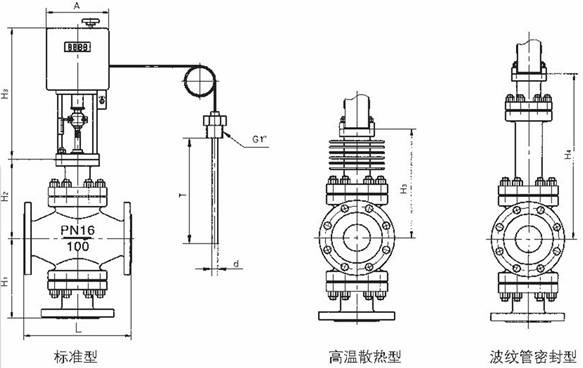

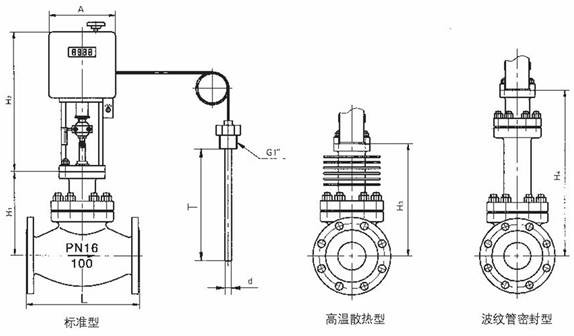

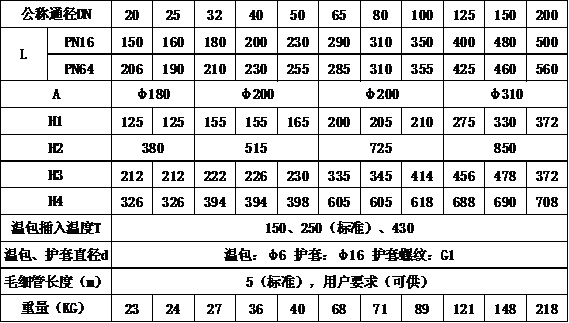

外形尺寸
| 公称通径DN |
20 |
25 |
32 |
40 |
50 | 65 |
80 |
100 |
125 |
150 |
200 |
| L | PN16 |
150 |
185 | 200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
| PN64 |
206 |
210 |
230 |
251 |
286 |
311 |
337 |
394 |
450 | 508 |
650 |
| A |
180 |
200 |
200 |
310 |
| H1 |
100 |
120 |
130 |
140 |
150 |
165 |
180 | 195 |
260 |
320 |
360 |
| H2 | 125 |
125 | 155 |
155 |
165 |
200 |
205 |
210 |
275 |
330 |
372 |
| H3 | 380 |
515 |
725 |
850 |
| H4 | 212 |
212 |
222 | 226 |
230 |
335 |
335 |
345 |
414 |
456 |
478 |
| H5 |
326 |
326 |
394 |
394 |
398 |
605 |
605 |
618 | 688 |
690 |
708 |
| 温包插入温度T |
150、250（标准）、430 |
| 温包、护套直径d |
温包：φ6 护套：φ16 护套螺丝：G1 |
| 毛细管长度（m) |
5（标准），用户要求（可供） |
| 重量（KG） |
24 |
24 |
28 |
38 |
44 |
70 |
74 |
92 |
125 | 156 |
232 |
